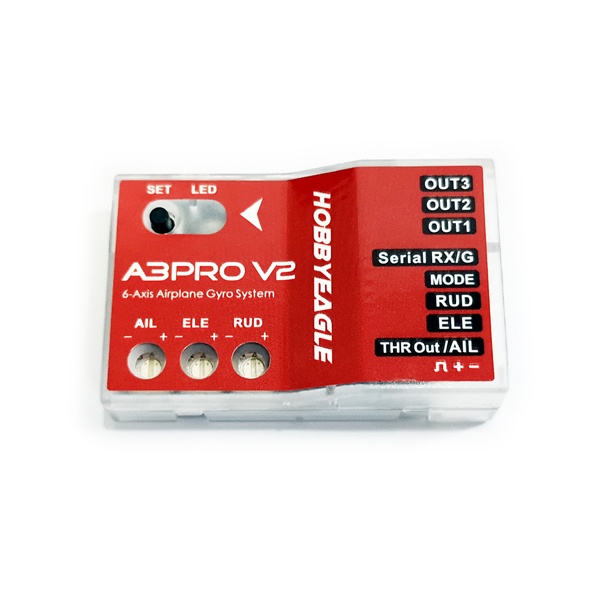

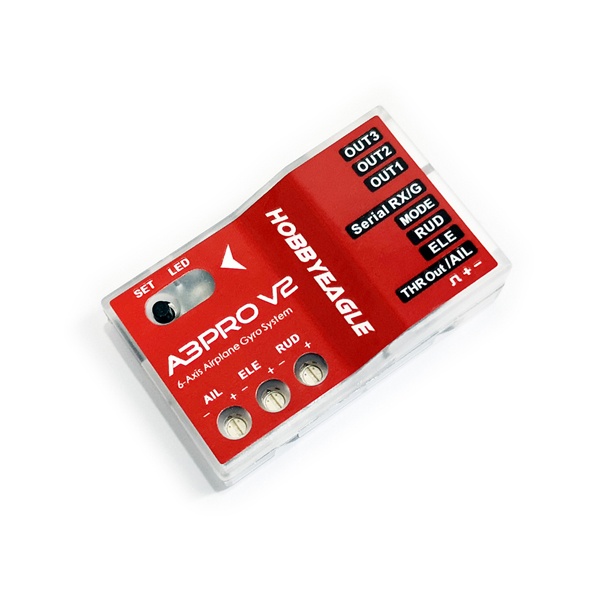

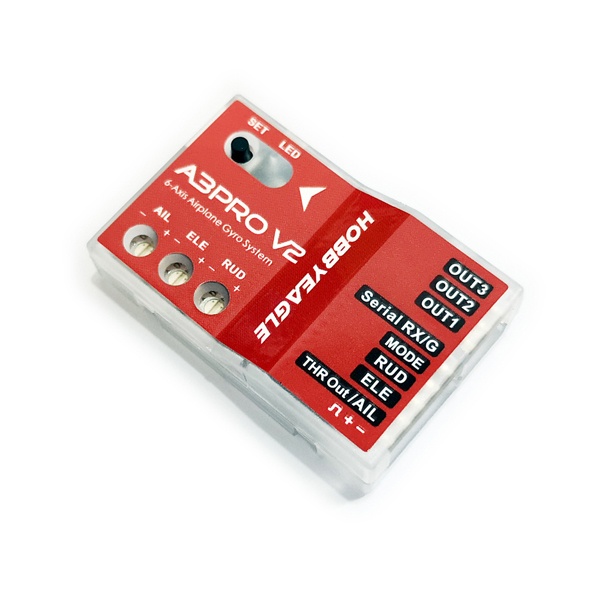

Stabilizator de zbor HobbyEagle A3 Pro V2, cu gyro si accelerometru pe 6-axe, 6 moduri de zbor, pentru 3 tipuri de aeromodele
299,00 RON
247,11 RON
(fara TVA)
Costurile de livrare nu sunt incluse
Cumpara acum, plateste mai tarziu
Afiseaza mai mult
Descriere
Specificații:
Controler principal: MCU pe 32 de biți
Senzor: Senzor MEMS de înaltă precizie pe 6 axe
Interval scalare giroscop: ±2000 dps
Interval scalare accelerometru: ±4g
Ieșire PWM: 920uS până la 2120uS cu o lungime centrală de 1520uS, 50Hz până la 333Hz
Tensiune de intrare: 4,8V până la 8,4V
Temperatură de funcționare: -10 ℃ până la 50 ℃
Dimensiuni: 43 x 27 x 14 mm
Greutate: 10 g (fără fire)
Controler principal: MCU pe 32 de biți
Senzor: Senzor MEMS de înaltă precizie pe 6 axe
Interval scalare giroscop: ±2000 dps
Interval scalare accelerometru: ±4g
Ieșire PWM: 920uS până la 2120uS cu o lungime centrală de 1520uS, 50Hz până la 333Hz
Tensiune de intrare: 4,8V până la 8,4V
Temperatură de funcționare: -10 ℃ până la 50 ℃
Dimensiuni: 43 x 27 x 14 mm
Greutate: 10 g (fără fire)
Protocoale receptor serial acceptate:
Receptor PPM
Futaba S.Bus (compatibil cu FrSky SBUS, RadioLink SBUS și WFLY WBUS)
Receptor satelit Spektrum DSM/DSMX 1024
Receptor satelit Spektrum DSM/DSMX 2048
Spektrum SRXL
Mod Multiplex SRXL / JR XBUS B
Graupner SUMD
FlySky iBus
Receptor PPM
Futaba S.Bus (compatibil cu FrSky SBUS, RadioLink SBUS și WFLY WBUS)
Receptor satelit Spektrum DSM/DSMX 1024
Receptor satelit Spektrum DSM/DSMX 2048
Spektrum SRXL
Mod Multiplex SRXL / JR XBUS B
Graupner SUMD
FlySky iBus

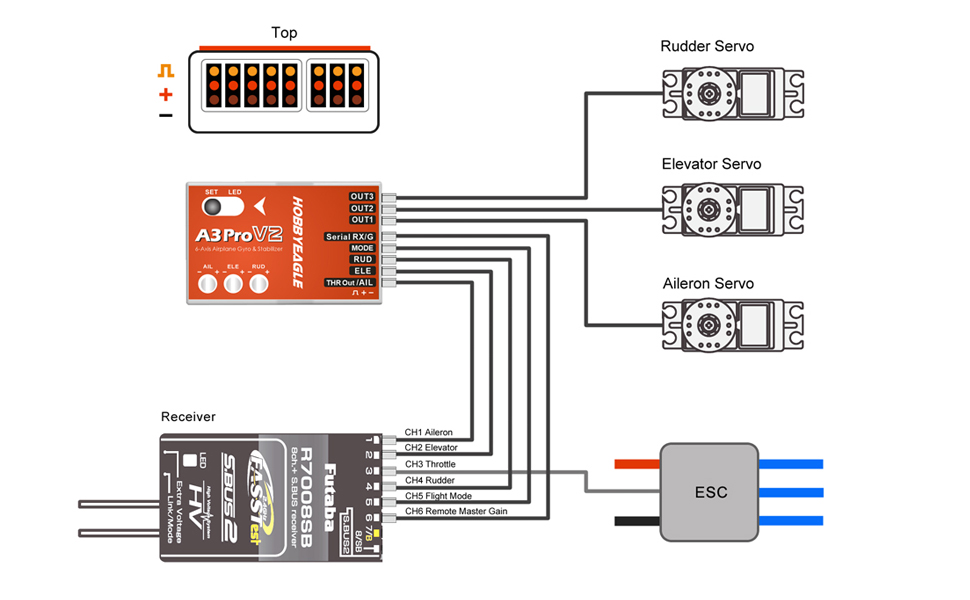

Conectarea standard a receptorului PWM
[MODE] este utilizat pentru comutarea modului de zbor al giroscopului. Conectați-l la un switch cu 3 căi pe radiocomanda pentru a comuta modul de zbor în timpul zborului.
[Serial RX/G] este utilizat pentru reglarea de la distanță a sensibilitatii. Conectați la un canal proporțional sau la o manetă glisantă a transmițătorului pentru a regla sensibilitatea în timpul zborului.
ESC-ul sau servomotorul de accelerație este conectat direct la canalul de accelerație al receptorului, fără a trece prin autopilot.
Acordați atenție polarității mufelor. Linia de semnal portocalie trebuie să fie întotdeauna în partea de sus, iar cea maro în partea de jos.

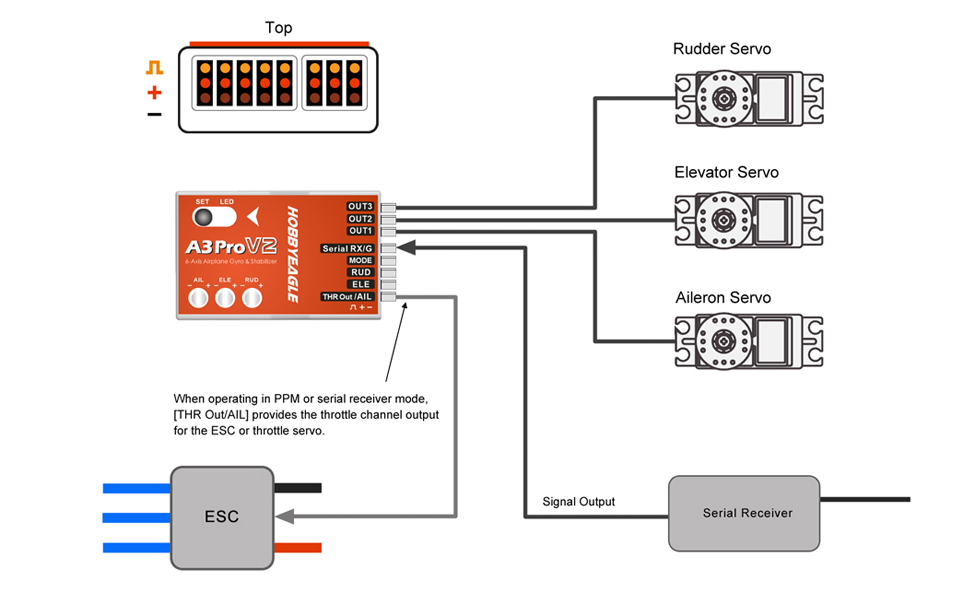

Conectarea receptorului pe o singură linie
A3 Pro V2 acceptă receptoare seriale digitale PPM și multi-protocol, ceea ce vă permite să conectați autopilotul la receptor cu un singur fir. Când utilizați un anumit tip de receptoare, tipul corespunzător de alocare a canalului receptorului va fi presetat în A3 Pro V2. Vă rugăm să verificați dacă radioul dvs. transmite canalele în ordinea corectă. Dacă nu, trebuie să modificați maparea canalelor în Meniul Receptorului. Dacă utilizați un receptor PWM standard cu o configurație standard a cablajului, maparea canalelor nu se aplică.
[MODE] este utilizat pentru comutarea modului de zbor al giroscopului. Conectați-l la un switch cu 3 căi pe radiocomanda pentru a comuta modul de zbor în timpul zborului.
[Serial RX/G] este utilizat pentru reglarea de la distanță a sensibilitatii. Conectați la un canal proporțional sau la o manetă glisantă a transmițătorului pentru a regla sensibilitatea în timpul zborului.
ESC-ul sau servomotorul de accelerație este conectat direct la canalul de accelerație al receptorului, fără a trece prin autopilot.
Acordați atenție polarității mufelor. Linia de semnal portocalie trebuie să fie întotdeauna în partea de sus, iar cea maro în partea de jos.
Conectarea receptorului pe o singură linie
A3 Pro V2 acceptă receptoare seriale digitale PPM și multi-protocol, ceea ce vă permite să conectați autopilotul la receptor cu un singur fir. Când utilizați un anumit tip de receptoare, tipul corespunzător de alocare a canalului receptorului va fi presetat în A3 Pro V2. Vă rugăm să verificați dacă radioul dvs. transmite canalele în ordinea corectă. Dacă nu, trebuie să modificați maparea canalelor în Meniul Receptorului. Dacă utilizați un receptor PWM standard cu o configurație standard a cablajului, maparea canalelor nu se aplică.
Când A3 Pro V2 funcționează în modul receptor cu o singură linie, [THR Out/AIL] poate fi utilizat ca canal de ieșire al accelerației pentru ESC sau servomotorul accelerației dacă se utilizează un mini receptor care nu are conectori de ieșire suplimentari.
Nota: vă rugăm să rețineți că canalul de amplificare principal de la distanță este dezactivat în modul cu o singură linie în mod implicit. Atribuiți un număr de canal pentru canalul de amplificare în Meniul Receptorului pentru a activa această funcție, dacă este necesar.
Acordați atenție polarității mufelor. Linia de semnal portocalie trebuie să fie întotdeauna în partea de sus, iar cea maro în partea de jos.
Acordați atenție polarității mufelor. Linia de semnal portocalie trebuie să fie întotdeauna în partea de sus, iar cea maro în partea de jos.
Va trebui să achiziționați un adaptor opțional dacă utilizați un receptor de satelit Spektrum.

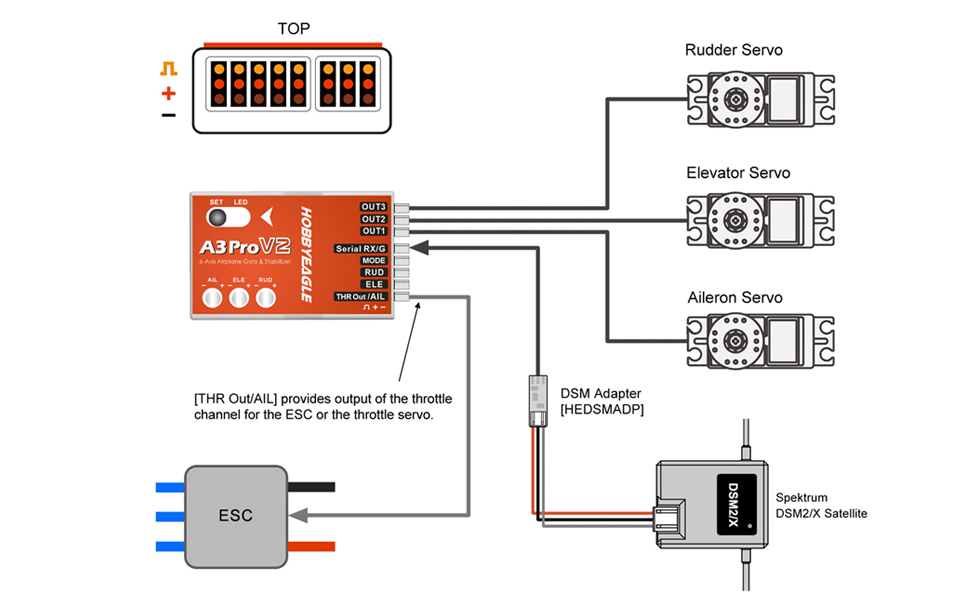

Conectarea receptorului de satelit Spektrum
Dacă veți utiliza un satelit Spektrum DSM2/X pentru A3 Pro V2, este necesar un adaptor DSM [HEDSMADP] pentru a realiza conexiunea dintre satelit și giroscop.
Dacă veți utiliza un satelit Spektrum DSM2/X pentru A3 Pro V2, este necesar un adaptor DSM [HEDSMADP] pentru a realiza conexiunea dintre satelit și giroscop.

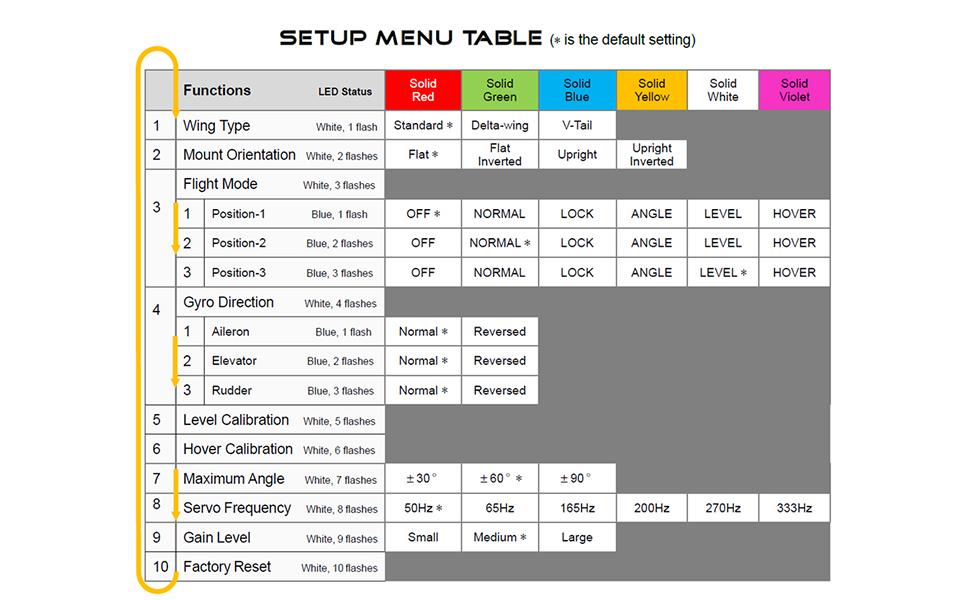

Meniul de configurare
Accesarea meniului: pentru a accesa meniul de configurare, apăsați și mențineți apăsat butonul timp de aproximativ 2 secunde până când LED-ul începe să clipească rapid în alb. Meniul de configurare conține 10 funcții de configurare care în mod normal trebuie configurate o singură dată după instalare.
Selectarea funcțiilor: in meniul de configurare, LED-ul va clipi în alb de mai multe ori la fiecare 3 secunde în buclă, iar numărul de clipiri ale LED-ului arată la ce element al funcției vă aflați în prezent. De exemplu, o clipire albă înseamnă prima setare „Tip aripă”, după o așteptare de aproximativ 3 secunde, o clipire albă de două ori înseamnă a doua setare „Orientare montură” și așa mai departe.
Comutarea opțiunilor: când ajungeți la funcția pe care doriți să o utilizați, apăsați scurt butonul pentru a o accesa. După introducere, opțiunea selectată curent este indicată de culoarea LED-ului. Fiecare apăsare scurtă a butonului avansează opțiunea la următoarea valoare. După ce ați terminat de făcut selecția, așteptați 5 secunde până când LED-ul începe să clipească rapid, ceea ce indică faptul că modificarea a fost salvată, apoi veți reveni automat la nivelul meniului de configurare. Dacă nu doriți să schimbați nimic, așteptați pur și simplu expirarea fără nicio operațiune.
Ieșire din meniu: pentru a ieși din meniu, țineți butonul apăsat timp de 2 secunde până când LED-ul începe să clipească rapid în alb.
Accesarea meniului: pentru a accesa meniul de configurare, apăsați și mențineți apăsat butonul timp de aproximativ 2 secunde până când LED-ul începe să clipească rapid în alb. Meniul de configurare conține 10 funcții de configurare care în mod normal trebuie configurate o singură dată după instalare.
Selectarea funcțiilor: in meniul de configurare, LED-ul va clipi în alb de mai multe ori la fiecare 3 secunde în buclă, iar numărul de clipiri ale LED-ului arată la ce element al funcției vă aflați în prezent. De exemplu, o clipire albă înseamnă prima setare „Tip aripă”, după o așteptare de aproximativ 3 secunde, o clipire albă de două ori înseamnă a doua setare „Orientare montură” și așa mai departe.
Comutarea opțiunilor: când ajungeți la funcția pe care doriți să o utilizați, apăsați scurt butonul pentru a o accesa. După introducere, opțiunea selectată curent este indicată de culoarea LED-ului. Fiecare apăsare scurtă a butonului avansează opțiunea la următoarea valoare. După ce ați terminat de făcut selecția, așteptați 5 secunde până când LED-ul începe să clipească rapid, ceea ce indică faptul că modificarea a fost salvată, apoi veți reveni automat la nivelul meniului de configurare. Dacă nu doriți să schimbați nimic, așteptați pur și simplu expirarea fără nicio operațiune.
Ieșire din meniu: pentru a ieși din meniu, țineți butonul apăsat timp de 2 secunde până când LED-ul începe să clipească rapid în alb.

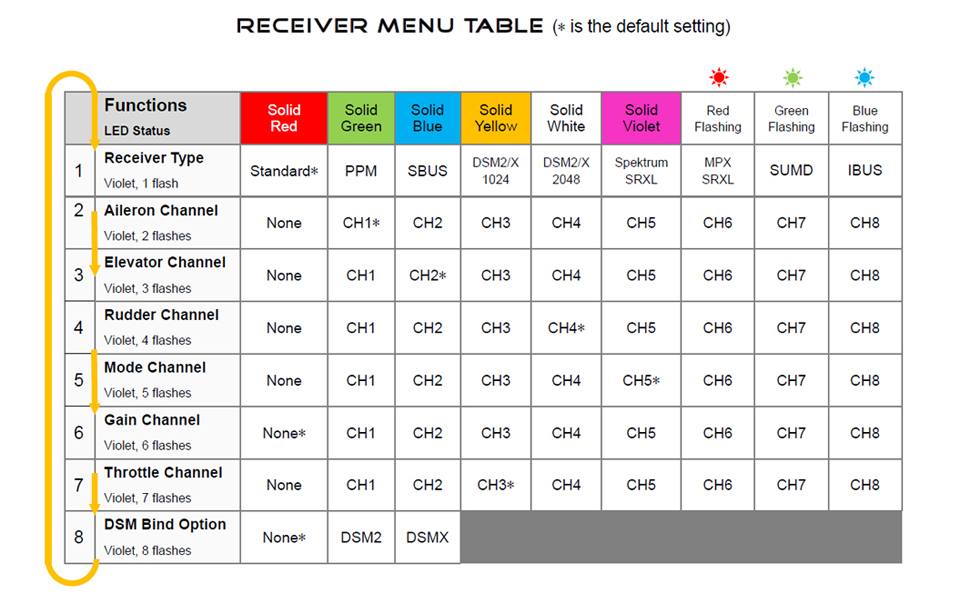

Meniu receptor:
Accesarea Meniului: pentru a intra în Meniul Receptor, apăsați și țineți apăsat butonul în timp ce porniți alimentarea giroscopului, eliberați-l când LED-ul luminează violet continuu. În Meniul Receptor puteți schimba tipul receptorului și puteți programa maparea canalelor pentru receptoarele cu o singură linie.
Selectarea Funcției: in Meniul Receptor, LED-ul va clipi violet de mai multe ori la fiecare 3 secunde în buclă, iar numărul de clipiri ale LED-ului arată la ce element al funcției vă aflați în prezent. De exemplu, o clipire violetă înseamnă prima setare „Tip Receptor”, după o așteptare de aproximativ 3 secunde, o clipire violetă de două ori înseamnă a doua setare „Canal Eleron” și așa mai departe.
Comutarea Opțiunilor: când ajungeți la funcția pe care doriți să o utilizați, apăsați scurt butonul pentru a o accesa. După introducere, opțiunea selectată curent este indicată de culoarea LED-ului. Fiecare apăsare scurtă a butonului avansează opțiunea la următoarea valoare. După ce ați terminat de făcut selecția, așteptați 5 secunde până când LED-ul începe să clipească rapid, ceea ce indică faptul că modificarea a fost salvată, apoi veți reveni automat la nivelul Meniului Receptor. Dacă nu doriți să modificați nimic, așteptați pur și simplu expirarea fără a efectua nicio operațiune.
Ieșire din meniu: pentru a ieși din meniu, țineți butonul apăsat timp de 2 secunde, până când LED-ul începe să clipească violet rapid. După ieșirea din meniul receptorului, giroscopul va începe inițializarea normală, astfel încât noile setări ale receptorului vor avea efect imediat, fără a fi nevoie să reporniți giroscopul.
Accesarea Meniului: pentru a intra în Meniul Receptor, apăsați și țineți apăsat butonul în timp ce porniți alimentarea giroscopului, eliberați-l când LED-ul luminează violet continuu. În Meniul Receptor puteți schimba tipul receptorului și puteți programa maparea canalelor pentru receptoarele cu o singură linie.
Selectarea Funcției: in Meniul Receptor, LED-ul va clipi violet de mai multe ori la fiecare 3 secunde în buclă, iar numărul de clipiri ale LED-ului arată la ce element al funcției vă aflați în prezent. De exemplu, o clipire violetă înseamnă prima setare „Tip Receptor”, după o așteptare de aproximativ 3 secunde, o clipire violetă de două ori înseamnă a doua setare „Canal Eleron” și așa mai departe.
Comutarea Opțiunilor: când ajungeți la funcția pe care doriți să o utilizați, apăsați scurt butonul pentru a o accesa. După introducere, opțiunea selectată curent este indicată de culoarea LED-ului. Fiecare apăsare scurtă a butonului avansează opțiunea la următoarea valoare. După ce ați terminat de făcut selecția, așteptați 5 secunde până când LED-ul începe să clipească rapid, ceea ce indică faptul că modificarea a fost salvată, apoi veți reveni automat la nivelul Meniului Receptor. Dacă nu doriți să modificați nimic, așteptați pur și simplu expirarea fără a efectua nicio operațiune.
Ieșire din meniu: pentru a ieși din meniu, țineți butonul apăsat timp de 2 secunde, până când LED-ul începe să clipească violet rapid. După ieșirea din meniul receptorului, giroscopul va începe inițializarea normală, astfel încât noile setări ale receptorului vor avea efect imediat, fără a fi nevoie să reporniți giroscopul.

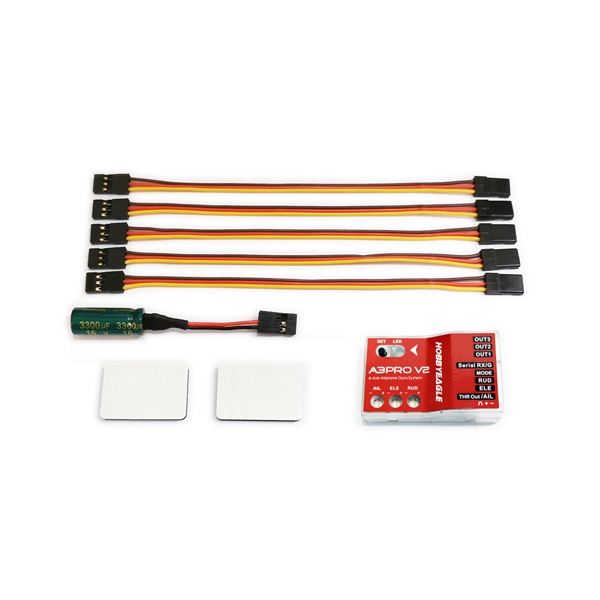

Include:
1 x controler de zbor A3 PRO
1 x controler de zbor A3 PRO
