Modul universal pentru navomodele de nadit
Descriere
Modul universal pentru navomodele de nadit
Module integrate:

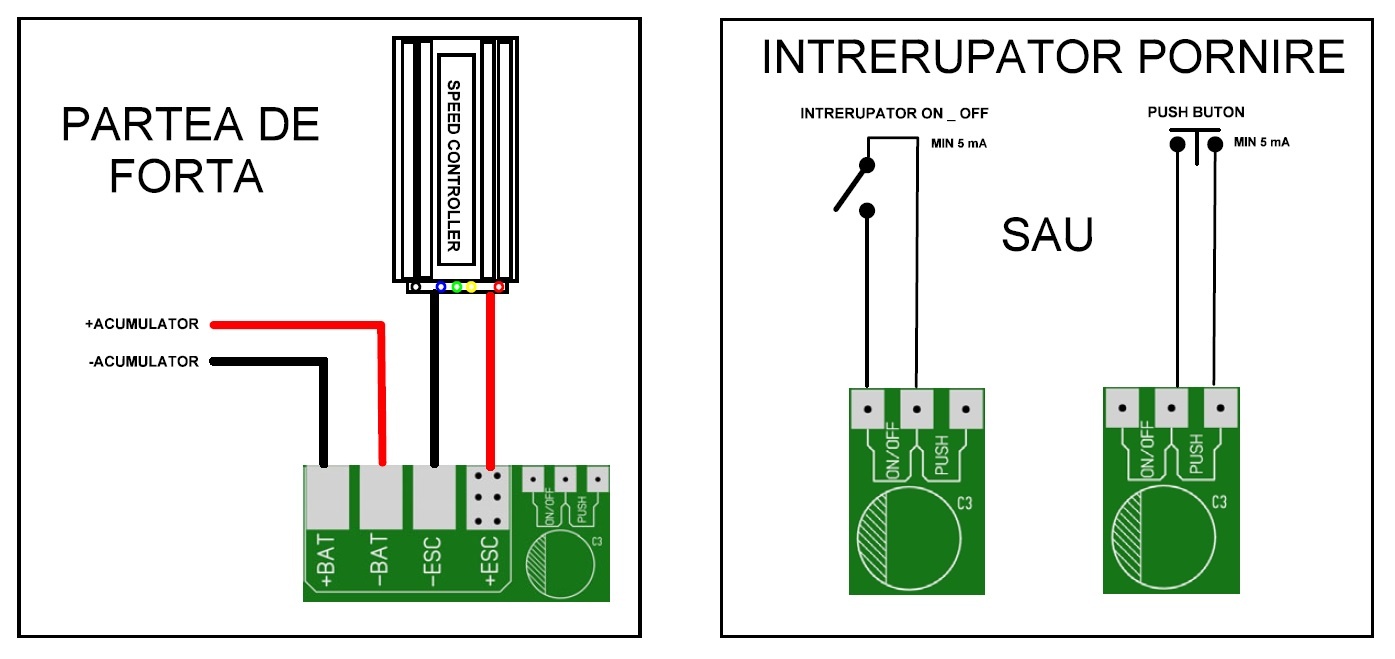

- Pornire din intrerupator sau push buton
- Ubec 5V/3A-BLINK cu afisarea starii bateriei direct pe luminile din spate
- Alimentare FAR 4,5V/3W
- Comanda EXTRAFAR sau SONAR (max 4A)
- Voltmetru pe LED in 3 culori
- Comanda motor centriguga
Caracteristici:
- Compatibila doar pe RC FlySky
- Consum propriu 8 mA
- Curent suportat pe iesirea de FAR: 1A
- Curent suportat pe iesirea de Lumini: 0,5A
- Curent suportat pt alimentarea regulatorului de turatie: 32A
- Consum in standby: 0 mA
- Curent suportat pe iesirea de lumini spate: 1A pe fiecare iesire
- Curent suportat pe iesirea de comanda Motor centrifuga: 20A
- Curent suportat pe iesirea de comanda Sonar sau ExtraFar: 4A
- Avertizari sonore
Setari / programari:
Programare tip acumulator: se tine apasat butonul PRG de pe placa si se porneste barca
-ledul va palpai de 2 ori pt baterie PbAc, de 3 ori pt 3 celule, 4 ori pt 4 celule, 5 ori pt 5 celule
-se apasa butonul PRG pt a schimba tipul de acumulator
-dupa alegerea corecta a numarului de celule, se opreste si se reporneste barca
Programare blink: cu barca pornita se apasa butonul PRG de pe placa:
-ledul va palpai o data pt leduri intr-o singura culoare

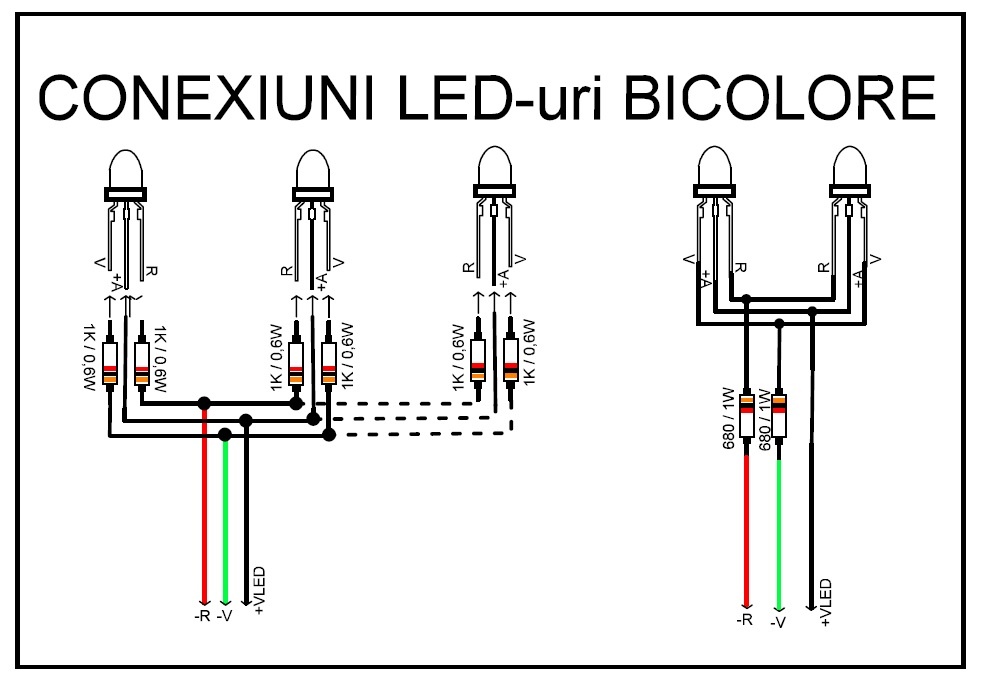

-ledul va palpai de 2 ori pt leduri bicolore (indicat rosu-verde. cu Anod Comun)
Reglaj turatie motor centrifuga: se roteste potentiometrul de pe placa pana la turatiile dorite

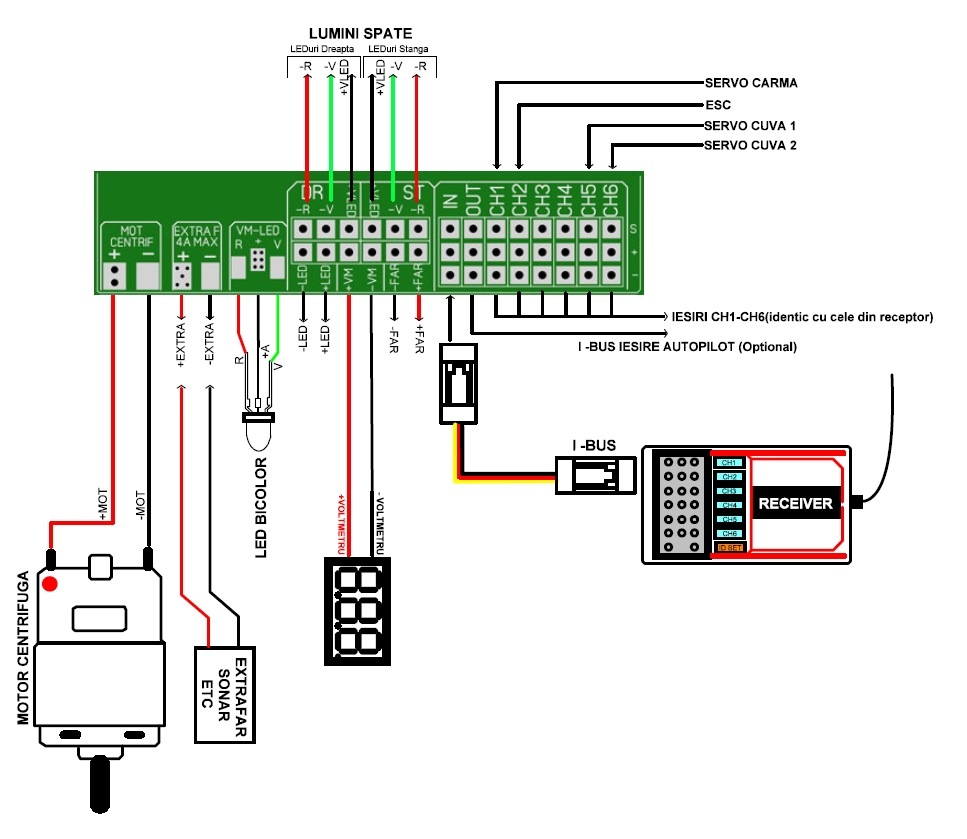

Actionarea modulelor, de pe canalul 4 al radiocomenzii:
- la actionarea scurta in partea dreapta a mansei, porneste / opreste FAR
- la actionarea lunga (min 2 sec) in partea dreapta a mansei, porneste / opreste EXTRA_FAR

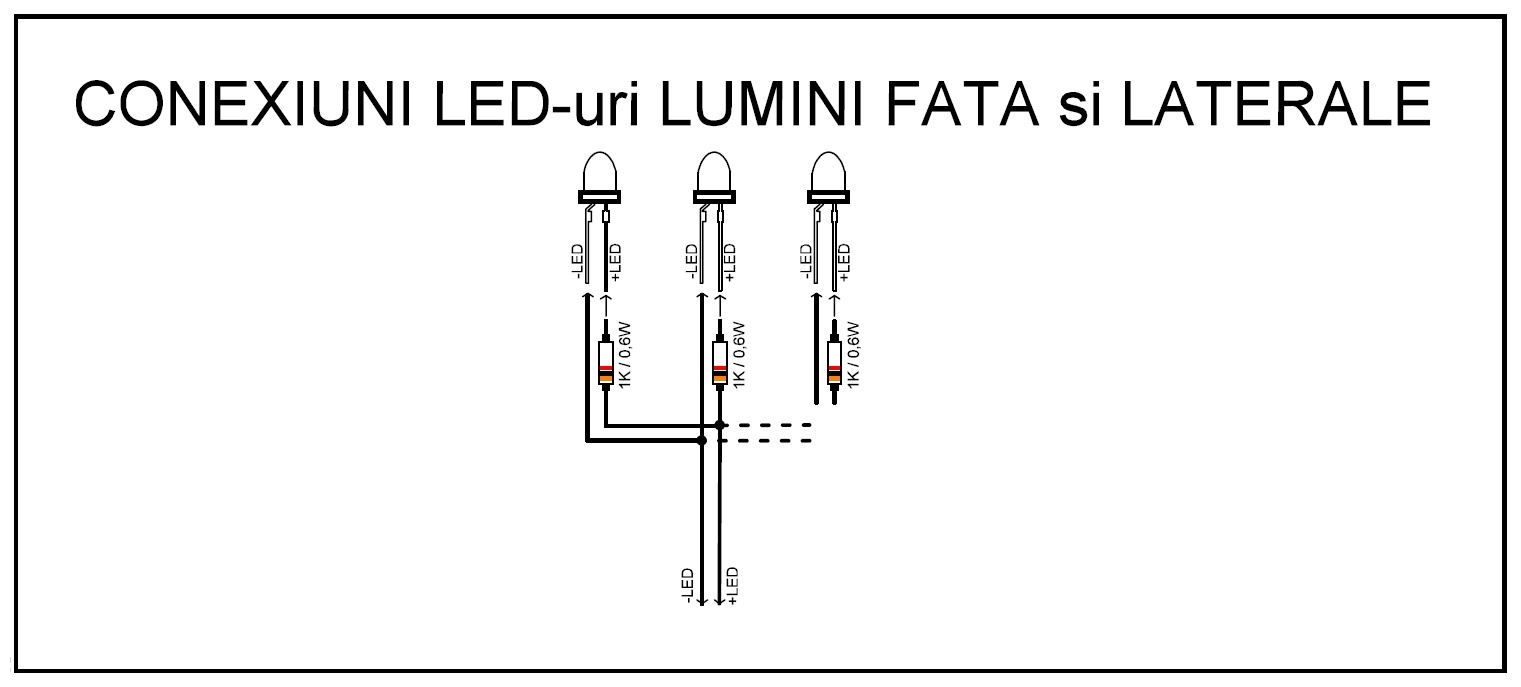

- la actionarea scurta in partea stanga a mansei, porneste / opreste lumini (spate, fata, laterale)
- la actionarea lunga (min 2 sec) in partea stanga a mansei, porneste centrifuga timp de 4 secunde

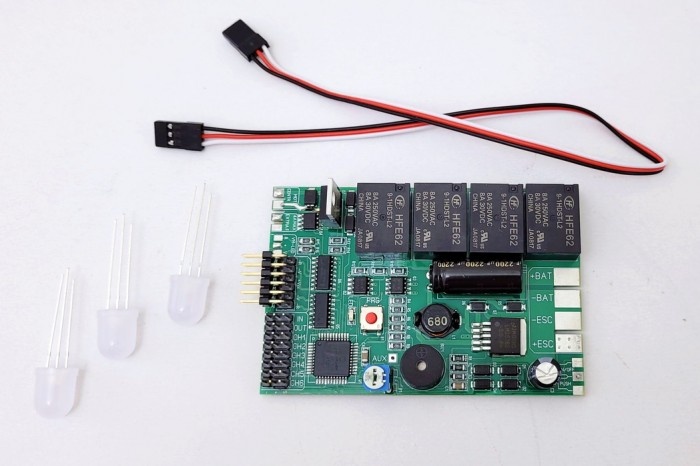

Continutul kit-ului:
- Modul electronic universal
- Cablu conexiuni
- 3x LED-uri
